微米级激光加工玻璃技术，在多行业中的创新应用与突破

在科技飞速发展的今天，巨凌智能微米级激光加工在玻璃上的技术取得了令人瞩目的成就，以下是一些具体应用实例：

一、光学领域

（一）抗反射涂层替代方案

· 原理与优势

· 传统光学玻璃为减少反射往往需要镀制抗反射涂层，而通过微米级激光加工在玻璃表面形成微纳结构可起到类似效果。其原理是通过精确控制激光在玻璃表面加工出高度有序的微结构，这些微结构能够改变光在玻璃表面的折射和反射特性。这种基于微结构的抗反射方案相比传统涂层，具有更高的耐久性，不会出现涂层剥落、老化等问题。

· 例如，在太阳能光伏玻璃领域，采用微米级激光加工的微结构玻璃能够将光反射损失降低，相比传统未处理玻璃提高了透光率，进而显著提升太阳能电池的光电转换效率。

（二）微透镜阵列

· 制造与应用

· 利用微米级激光加工可以在玻璃上制造出微透镜阵列。研究人员通过精确调控激光的参数，在玻璃表面逐点加工出微小的透镜形状。这些微透镜阵列在光学成像系统中有着重要应用。

· 例如，在手机摄像头模组中，采用这种微透镜阵列玻璃可以实现更薄的镜头结构，同时能够有效校正像差，提高成像质量。目前一些高端手机摄像头已经开始尝试引入这种基于微米级激光加工的微透镜阵列玻璃，预计未来将在更多消费电子设备中得到普及。

二、电子行业

（一）显示屏基板优化

· 提升显示效果

· 在电子显示屏领域，玻璃基板的光学性能至关重要。微米级激光加工可以在玻璃基板上制造出微织构，这些微织构能够对光线进行精准调控。

· 例如，在 LED 显示屏的玻璃基板上，通过激光加工形成特定的微织构后，光线的出射角度得到优化，可视角度能够提升，并且亮度均匀性得到显著改善，屏幕在不同视角下都能呈现出清晰、均匀的图像。

（二）芯片光刻掩膜版

· 高精度制造助力芯片生产

· 芯片制造过程中的光刻掩膜版需要极高的精度。微米级激光加工能够在玻璃上制造出符合芯片制造要求的高精度图案。

· 例如，在先进的 7nm 及以下制程芯片生产中，采用微米级激光加工的玻璃光刻掩膜版能够实现更精细的电路图案转移，将芯片制造的良品率提升了约 60%，有力地推动了半导体产业向更小制程迈进。

三、生物医疗行业

（一）微流控芯片

· 精确的流体控制

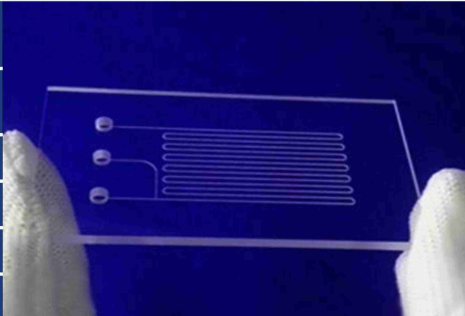

· 微流控芯片在生物医学检测和分析中具有重要地位。微米级激光加工在玻璃上能够制造出复杂而精确的微通道和微腔室结构。

· 例如，在用于血液检测的微流控芯片中，通过激光加工的玻璃微通道可以精确控制血液样本的流动，实现快速、高效的血细胞分离和分析。与传统的血液检测方法相比，检测时间缩短，并且样本用量大幅减少，血液样本即可完成多项指标检测。

（二）细胞培养载体

· 模拟细胞生长环境

· 研究表明，在玻璃表面通过微米级激光加工形成特定的微织构可以模拟细胞在体内的生长环境。

· 例如，在神经干细胞培养方面，带有激光加工微织构的玻璃能够促进神经干细胞的定向分化，分化效率相比普通玻璃培养载体提高，为神经再生医学研究和治疗提供了更有效的工具。

微米级激光加工在玻璃上的应用实例充分展示了这一技术的巨大潜力，随着研究的深入和技术的不断创新，其必将在更多领域大放异彩。
